流体解析ソフトウェアNagare

Nagareシリーズは，流体現象を正しく理解することを主眼に，流体を支配するNavier-Stokes(ナビエ・ストークス)方程式を物理的に正しく解く手法を用いた流体解析専用ソフトウェアです．専門的知識を要する複雑な設定をすることなく，物理現象に対する一般的な知識のみで使用できる点，及び流体現象の非定常で複雑な振る舞いを連続的に可視化できる点が特徴です．

直交座標系非圧縮流体解析ソフトウェア

Nagare2D/3D.dh_{（ナガレ2D/3D．ディエイチ）}

Nagare2D/3D.dh は，2次元及び3次元空間における高レイノルズ数を含む流体運動を, 乱流モデルを用いずに高精度でシミュレーションする，直交座標系を用いた非圧縮性流体解析ソフトウェアです．お手持ちのパソコンで，温度を考慮した様々な流体現象の高速高精度な解析を可能にしました．仮定を可能な限り用いずに物理方程式をダイレクトに解くことで，入力データを忠実に反映した結果が得られます．また，設定するパラメータは物理的なもののみとなりますので，何方でも容易にご使用頂けます．

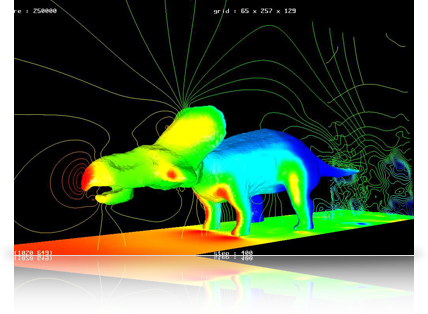

■ 支配方程式，及び計算手法
流体運動方程式として非圧縮非定常Navier-Stokes方程式を用い，計算方法には，対流項に3次精度風上差分法を，拡散項には2次精度中心差分法を用い，これらを多方向差分法で解いています．時間方向には同じく2次精度スキームのひとつであるCrank-Nicolson法を用いています．圧力はポアソン方程式により求めます．

■ 直交等間隔格子の採用（自動格子生成）
直交等間隔格子の採用により，計算格子を自動で生成して条件設定を簡略化できるため，計算準備に費やす時間が大幅に短縮されます．また計算領域全体で格子点の分布が一様になり，格子による局所的な拡散の影響が軽減されます．任意物体の形状作成・格子作成機能に加え，外部の3次元CADソフトウェア（DXF・STL形式）で作成した形状データについても自動格子生成します．

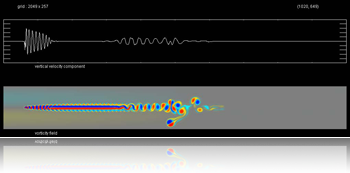

■ 可視化（解析結果処理）
iCFD製可視化ソフトウェアClefが付属しており，計算実行中でも確認が随時可能です．更に，出力するデータ形式を公開しておりますので, 詳細なデータ分析にはFORTRANやCなどの各種コンパイラーの他，ORIGIN ^®（Originlab社），MATLAB ^®（Mathworks社）など，汎用の解析ツールを用いた解析結果処理が可能です．

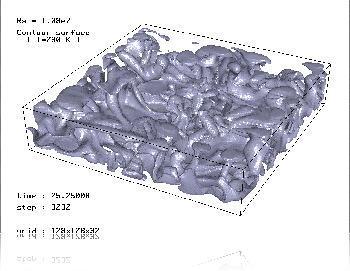

■ 計算条件の設定
Nagare2D/3D.dhでは，様々な条件をパラメータとして設定可能です．その一部をご紹介します．

• 流入流出の設定．流入速度，温度，速度変動を複数箇所で設定指定．
• 流体粘性の設定．温度による粘性変化の考慮．
• 重力など，外力の影響を考慮した浮力の考慮．
• コリオリ力の考慮．
• すべり壁，すべりなし壁，等温壁，断熱壁，移動壁や物体の回転・移動などの設定．
• 時間ステップ数の設定，任意の時間ステップ数での平均値の算出，データ出力間隔の設定，解析停止後の任意時間から継続計算の指定．

■ 解析結果について
Nagare2D/3D.dhで出力する計算結果について，その一部をご紹介します．

• 流れの情報を格子点毎に，各軸方向の速度成分，圧力，温度，物体データとして保存．
• データはバイナリ形式で出力．データ形式を公開しており，様々なかたちでデータ解析，加工，形式の変更が可能．
• iCFD可視化ソフトウェアClef2/3D の活用により，解析中の可視化が可能

■ 動作環境
Nagare2D/3D.dhは様々な仕様のコンピュータに対応しております．以下に代表的な使用環境をご案内します.

• CPU：Intel Core i7 ^®, Xeon ^®, Itanium2^®, AMD Opteron^®等のPC～HPC機
• OS：Windows ^®, Linux

　ご購入時に，ご利用予定のCPU，OS，解析対象等の詳細を申請頂くことで，ご用途に合った最適な仕様にてお納めします．

■ 製品価格とライセンス

• Nagare2D.dh（2次元版)
  • 1 筐体ライセンス：472,500円
• １台のPC内であればCPU/Core数の制限無くご利用頂けます（1筐体ライセンス）．4Core機で4通りの計算条件を同時に解析可能です．価格には可視化ソフトウェアClef2D,形状データ変換ツールB2Mを含みます（可視化ソフトウェアレスは260,400円）．
• Nagare3D.dh（3次元版）
  • 1-2Coreライセンス：1,260,000円
  • 4Coreライセンス：2,100,000円
  • 8Coreライセンス：3,780,000円
• ご利用PCのCPU/Core数に応じたライセンス形態を採用しています．
  価格には可視化ソフトウェアClef3D，CADデータ変換ツールDxfCnvを含みます（可視化ソフトウェアレスは1,050,000円～）．

　パッケージにはインストールガイド，メディアが付属します．マニュアルはPDFファイルによる提供です．

■ サポート
年間サポート費は，可視化ソフトウェアレスを除き製品価格の20%です．

• Nagare2D.dh
  • 1筐体 年間サポート費：100,800円
• Nagare3D.dh
  • 1-2Core年間サポート費：252,000円
  • 4Core年間サポート費：420,000円
  • 8Core年間サポート費：756,000円

　年間サポート契約には，弊社内での初期導入講習，ご購入後1年間有効なE-Mail等による使用方法に関するお問い合せの受け付けに加え，ご用途に応じた格子サイズの変更や，計算機等の使用環境の変更に伴う再コンパイルなどのバージョンアップ版の提供が含まれます．
　サポート契約には，ご利用予定のご担当者1名様をご指定頂きます．
　流体に関わる問題解決や解析手法等につきましては, 別途コンサルティング契約等にて承ります．

■ お問い合わせ
iCFDでは，本製品の他に一般座標系や圧縮性流体解析ソフトウェアも取り扱っています.また，パッケージソフトウェア販売だけでなく，ご用途，解析対象に特化したカスタマイズ，流体を含む物理現象に関わる受託解析やコンサルテーションも行っておりますので，詳細につきましては下記宛お気兼ねなくお問い合わせ下さい.

一般（曲線）座標系非圧縮性流体解析ソフトウェア

Nagare.G_{（ナガレ．ジィ）}

時間と共に連続的に変化する非定常な流れの様子を，高精度に解析することを可能にしました．一般曲線座標系を用いることにより，円柱周りのなど滑らかな形状の基礎的な形状から，翼周りの高迎角の剥離を伴う流れなど，厳しい条件に於いても解を得ることが可能です．また，付属の可視化ソフトウェアClefをご利用頂くとことにより，解析を行いながら平行して可視化することも可能です．
　尚，付属のグリッドジェネレータを使用することによりNACAシリーズに準じた翼型(2D)，円柱，角柱，楕円注など，精密，且つ簡単に再現します．その他複雑形状，地形などのグリッドジェネレーションにつきましては別途ご相談下さい．

入門用２次元非圧縮性流体解析ソフトウェア

Hyper NAGARE_{（ハイパーナガレ）}

HyperNagareは流体解析目的毎に３種類のソフトウェアに分けることにより，計算条件，可視化の条件設定とも簡単に操作，入力が可能です．入門用ソフトウェアでありながら，刻々と様子を変え変化していく流れの非定常性をリアルタイム解析可視化することを可能にしました．

座標系と使用例
