可視化ソフトウェア

解析結果の可視化は様々な現象を観察する上で非常に有効な手段です．流体解析をはじめとした科学技術計算結果や地図情報などの可視化を可能にします．

Nagareシリーズ標準ソフトウェア

Clef（クレフ）

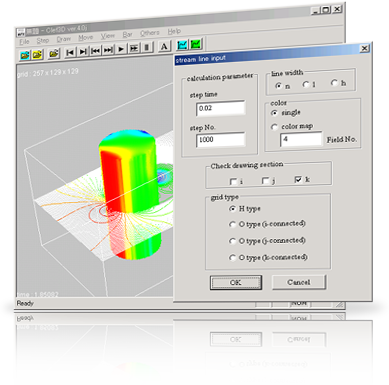

test

Clefは，科学技術計算結果の可視化ソフトウェアです．複雑な手順を踏むことなく，何方でも直感的にご利用頂くことが可能です．また，汎用の動画作成ツールと組み合わせることにより，容易に解析結果のビデオアニメーション作成が可能です．尚，Clef は弊社流体解析ソフトウェアNagare の計算結果の可視化に最適化されておりますが，読み込み可能なデータ形式を公開しておりますので，地図情報や磁場解析結果の可視化など様々な分野の可視化ツールとしてご利用頂けます．

Clefの仕様

座標系構造格子，直交座標系，一般座標系
表現方法計算格子表示，シェーディング，等値線，等値面，速度ベクトル，流線，パーティクルパス，座標軸，フレーム，物体表面のレンダリング，ボリュームレンダリング，
射影変換遠近射影，正射影
移動格子対応
2次元グラフの表示 BMP，PPM，MELT，Postscript，NVSなど
出力イメージファイル時間ステップ数の設定，任意の時間ステップ数での平均値の算出，データ出力間隔のなど，データの出力を任意に指定可能．
その他機能渦度計算・表示，移動（回転，拡大，縮小，平行移動），視界変換，透過率の設定，カラーバー表示，カラーマップ変更，コメント記入，設定条件の保存など

■ 読み込み可能なデータ形式について
Clefが読み込むデータファイルはバイナリ形式で出力された，格子点のグリッドデータファイルと，計算結果を示す物理データの並びを表すフィールドデータファイルの2種類です．
　グリッドデータは，差分法などで使用する構造格子で，直交座標系，一般座標系いずれにも対応しています．尚，有限要素法などで使用される非構造格子には対応しておりません．フィールドファイルは，グリッドデータファイルで示された各格子点に対応して与えられる物理量です．流れ場では，X,Y,Z方向の速度，圧力，密度，温度，渦度などとなります．データフォーマット形式は, こちらのページをご参照ください．

Clefのライセンス/サポートについて

製品名Clef（可視化ソフトウェア）
ライセンス1user 1node 1yearライセンス
ライセンス価格※2D：210,000円，3D：315,000円，2D/3D：420,000円
※Nagareシリーズ標準
ライセンス更新料 2D:52,500円，3D：78,750円，2D/3D：105,000円（次年度以降１年毎更新．更新は任意．）
サポート弊社での導入講習，及びライセンス契約期間中のサポートを含みます．
動作環境ハードウェア：各32bit，64bitコンピュータ（Pentium，Xeon，Opteron，Alpha他）オペレーティングシステム：各Windows
その他 教育機関につきましては，サイトライセンス契約を締結頂くことにより研究室単位のサイトライセンスとしてご使用頂けます．また，発表論文に「計算流体力学研究所製可視化ソフトウェアClefを使用」の旨ご記載頂いた上，弊社宛論文を送付頂くことにより無償更新とさせていただきます．

本製品は情報処理振興機構の「創造的ソフトウェア育成事業」のプロジェクトとして開発しました．
表示価格には消費税が含まれます．2006年4月1日現在

非構造格子対応可視化ソフトウェア

GSV（ジィエスブイ）

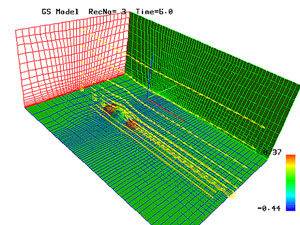

GSV example

非構造格子に対応した可視化ソフトウェアです．


GSVの仕様

座標系直交等間隔格子, 構造格子, 非構造格子
表現方法等高線, 等値面, ベクトル, 流線, 簡易ボリュームレンダリング, パーティクルパスなど

GSVのライセンス/サポートについて

製品名GSV（非構造格子対応可視化ソフトウェア）
ライセンス1CPU 1yearライセンス
ライセンス価格315,000円
サポート弊社での導入講習，及びライセンス契約期間中のサポートを含みます．
動作環境ハードウェア：各32bit，64bitコンピュータ（Pentium，Xeon，Opteron他）
オペレーティングシステム：各Windows

表示価格には消費税が含まれます．2006年4月1日現在

※ここに記載されている内容及び価格は将来予告なく変更することがあります.
※社名および製品名は各社の商標または登録商標です.
